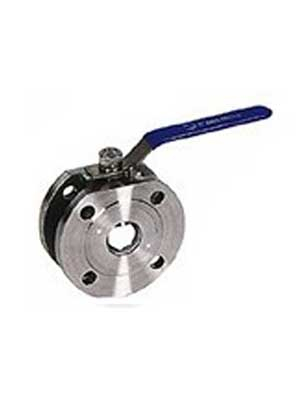

对夹式球阀


本产品参照意大利产品的特点，与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。

用途

对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质.

适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-20～150～300℃
驱动方式：手动、气动、电动等。
公称压力：1.6～2.5MPa

主要连接尺寸及重量

SIZE	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"
d	15	19	23.5	30	36	45	58	67	79	100	125
L	32	38.5	45	55	62	72	95	120	145	200	225
D	95	105	115	135	145	160	180	195	215	245	280
D1	65	75	85	100	110	125	145	160	180	210	240
D2	45	55	65	78	85	100	120	135	155	185	210
H	62	70	79	86	92	102	158	172	187	200	240
E	110	125	135	150	150	180	250	300	350	650	840
b	14	14	16	16	18	20	22	24	24	26	26
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23
f	2	2	2	3	3	3	3	3	3	3	3

主要零件材料

零件名称	材质
阀体	不锈钢CF8M/CF8	碳钢WCB
球	不锈钢 316/304	不锈钢SS304
密封垫	聚四乙烯PTFE	聚四乙烯PTFE
阀杆	不锈钢 316/304	不锈钢SS304
填料	聚四乙烯PTFE	聚四乙烯PTFE
定位锁	不锈钢304	不锈钢304
手柄	不锈钢304	不锈钢304
发绀螺母	不锈钢304	不锈钢304
填料压盖	不锈钢304	不锈钢304
手柄套	塑料	塑料
密封瓶帽	不锈钢 316/304	不锈钢SS304
垫圈	聚四乙烯PTFE	聚四乙烯PTFE
