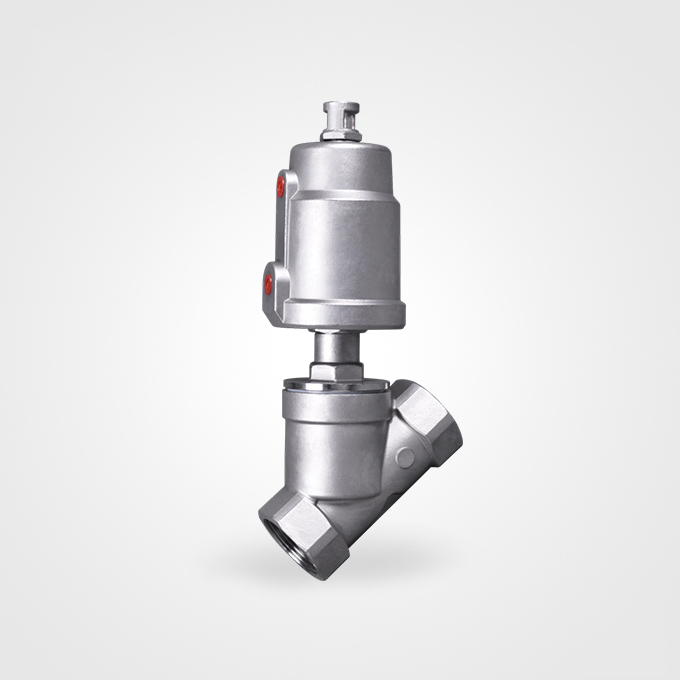

气动螺纹角座阀

气动内螺纹角座阀技术参数说明：
（1）压力范围：0～16bar
（2）介质温度：-10℃～+180℃
（3）环境温度：-10℃～+60℃
（4）气源压力：0.4～0.7Mpa
（5）阀体材料：CF8、CF8M CF3、CF3M
（6）密封材料：聚四氟乙烯
（7）执行机构外壳材料：聚酰胺
（8）控制气体：中性气体、空气
气动内螺纹角座阀选取方法：
（1）控制功能：常开
（2）PPS执行机构外壳适用于环境温度+5℃～+130℃
（3）无复位弹簧双作用执行机构
（4）三夹式连接
（5）独立可调行程极限，适于高低流量
（6）手动应急开关
（7）先导阀适用的Namur适配器
气动内螺纹角座阀参数：

接口D [英寸]	内孔 [mm]	KV值 [m /h]	最大工作压力 [bar]	要求最小的控制压力[bar]	执行机构尺寸 [ mm]	流向	控制功能
G3/8″	13	3.7	0～16	4～7	40	阀座上方	-
G1/2″	15	4.2	0～16	4～7	50	阀座上方
G3/4″	20	8.	0～16	4～7	50	阀座上方
G 1″	25	19	0～16	4～7	63	阀座上方
G1 1/4″	32	27.5	0～16	4～7	63	阀座上方
G1 1/2″	40	42	0～16	4～7	63	阀座上方
G 2″	50	52	0～16	4～7	80	阀座上方
G2 1/2″	65	77	0～16	4～7	80	阀座上方
