电动套筒调节阀

产品介绍

一、电动套筒调节阀--产品概述:


ZAZM电动套筒调节阀,由DDZ型直行程电动执行机构和精小型套筒阀组成。与伺服放大器组合接受统一的4-20mA或0-10zA·DC)的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。


二、电动套筒调节阀--主要特点



1、采用平衡型阀芯,不平衡力下,允许压差大,操作稳定。



2、阀芯导向面大,可改善由涡流和冲击引起的振荡。



3、比普通的单、双座调节阀噪声降低10dB左右。



4、结构简单,装拆维修方便。




三、电动套筒调节阀--阀体


形 式:直通铸造球型阀

公称通径:25-300mm

公称压力:PM1.6 、4.0、 6.4MPa

法兰标准:JB/T79.1、79.2-94等

上阀盖:标准型-17~+230℃、散热型+230~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃

压盖型式:螺栓压紧式

材 料:铸钢( ZG230—450)、铸不锈钢( ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti)等

填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料




四、ZAZM电动套筒调节阀--内组件:


阀芯型式:压力平衡式阀芯

流量特性:等百分比特性和线性特性

材料:不锈钢(1Cr18Ni9Ti 、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等



五、电动套筒调节阀--执行机构:






六、电动套筒调节阀--阀作用型式及附件:



阀作用型式:电关式(B);电开式(K)



附            件:DFD-07、09、1000型电动操作器





七、电动套筒调节阀--性能:

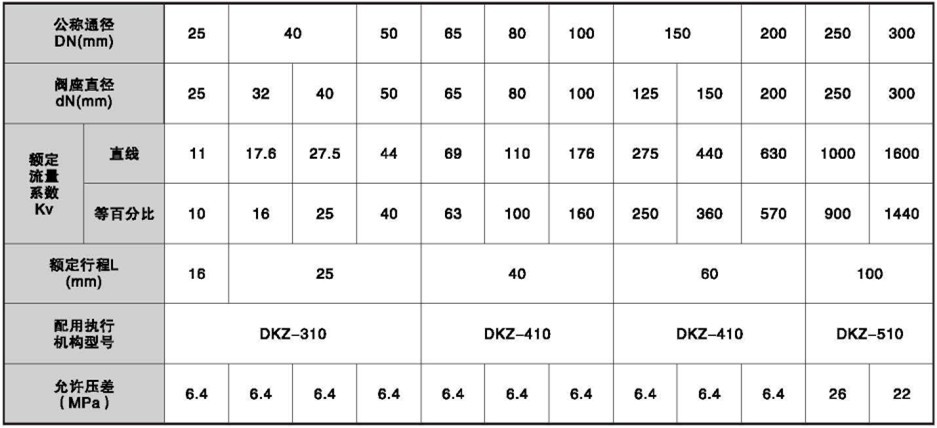

八、额定流量系数Kv、额定行程、配用执行机构型号、允许压差:

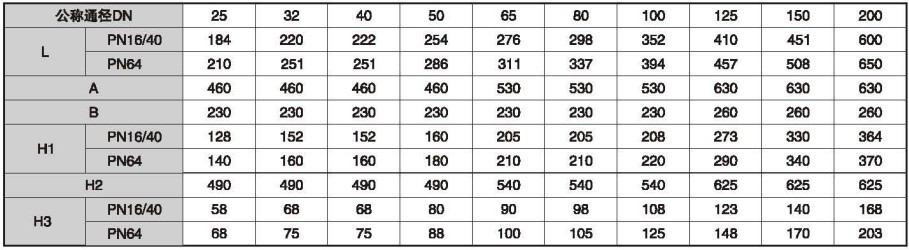

九、电动套筒调节阀--安装尺寸:
