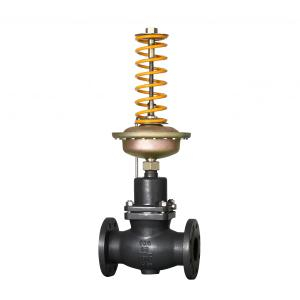

| 技术参数 | |
| 公称通径 | DN15、20、25、32、40、50、65、80、100、125、200、250mm |
| 公称压力 | PN1.6、4.0MPa |
| 法兰标准 | ANSl、JIS、DIN、GB、JB(特殊可按用户提供) |
| 阀体材料 | 铸铁【HT200）、铸钢(ZG230-450)、铸不锈钢（ZGICrl18Ni9Ti、ZGICr18Ni12Mo2Ti） |
| 阀芯材料 | 硬密封：不锈钢 （1Cr18ni9Ti、1Cr18Ni12MoTi） |
| 软密封：不锈钢镶嵌橡胶圈 | |
| 压力平衡 | 不锈钢波纹管( DN15-125)、平衡膜片( DN150-250） |
| 执行器 | ||||
| 有效面积（cm2） | 32 | 80 | 250 | 630 |
| 压力设定范围（MPa) | 0.8-1.6 | 0.1-0.6 | 0.015-0.15 | 0.005-0.035 |
| 0.3-1.2 | 0.05-0.3 | 0.01-0.07 | ||
| 保证压力阀正常工作的最小压差 P | ≥0.05 | ≥ 0.04 | ≥ 0.01 | ≥0.005 |
| 允许上下膜室之闻最大压差（MPa） | 2.0 | 1.25 | 0.4 | 0.15 |
| 材料 | 膜盖：钢板镀锌 膜片：EPDM或FKM夹纤维 | |||
| 控制管线、接头 | 铜管或钢管 10X1 （mm） 卡套式接头：R1/4" | |||
| 注 ：该有效面积所对应的压力设定范围不适用于DN150-250 | ||||
| 性能 | ||||
| 设定值偏差 | ±8% | |||
| 允许泄漏量（在规定实验条件下） | 硬密封 | 4x0.01%阀额定容量 | ||
| 软密封 | DN15-50 | DN65-125 | DN150-250 | |
| ≥0.05 | 10气泡/min | 20气泡/min | 40气泡/min | |
| 允许工作温度 | |||
| 公称通径 | 15-125mm | 150-250mm | |
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
| 冷却罐≤200℃ | 冷却罐和加长≤200℃ | ||
| 冷却罐和散热≤200℃ | 冷却罐和加长≤200℃ | ||
| 软密封 | ≤150℃ | ||
| 注※表示该阀允许工作温度，仅当介质为蒸汽式有效．且耐温之至350摄氏度需选用PN40的阀体 | |||
| 额定流量系数、噪音衡量系数、允许压差 | ||||||||||||||
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 额定流量系数KvS | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 450 | |
| 噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
| 允许压差( Mpa) | PN16 | 1.6 | 1.5 | 1.2 | 1.0 | |||||||||
| PN40 | 2.0 | |||||||||||||
注※表示该阀允许工作温度，仅当介质为蒸汽式有效．且耐温之至350摄氏度需选用PN40的阀体 结构简图123456789101112阀体阀座阀轴阀盖膜盖膜片弹簧调节螺母导压管波纹管平衡膜片充注阀 | ||||||||||||||
安装尺寸：
| 控制阀尺寸及重量（见图1-3） | |||||||||||||
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| L(mm) | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
| B(mm) | 212 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 326 | 354 | 404 |
| 重量(KG) | 6.2 | 6.7 | 9.7 | 13 | 14 | 17 | 29 | 33 | 60 | 70 | 80 | 140 | 220 |
| B1(mm） | - | - | - | - | - | - | - | - | - | - | 630 | 855 | 1205 |
| 重量(KG) | - | - | - | - | -- | - | - | - | - | - | 140 | 210 | 300 |
| 执行器尺寸及重量（见图4） | ||||
| 有效面积(cm2) | 32 | 80 | 250 | 630 |
| R(mm) | 172 | 172 | 263 | 380 |
| H(mm) | 435 | 430 | 470 | 520 |
| 重量(KG) | 7.5 | 7.5 | 13 | 28 |
型号编制说明：
| SZ | -300 | -ZY | -D01 | -C1 | -15 | |||||
| >1.上兆品牌 | >2.系列型号 | >3.控制形式 | >4.作用方式 | >5.连接方式 | >6.公称通径 | |||||
| -16 | -P4 | -Y | -W1 | -B1 | -K | |||||
| >7.公称压力 | >8.阀体材质 | >9.密封材质 | >10.介质温度 | >11.附件选项 | >12.流量特性 |
| 1代号 | 4代号 | 作用方式 | 5代号 | 连接方式 | |||
| SZ | 上兆品牌 | D01 | 阀后稳定 | C1 | 内螺纹 | ||
| D02 | 阀前泄压 | C2 | 法兰 | ||||
| D03 | 差压上升阀关 | ...... | ...... | ||||
| D04 | 差压上升阀开 | ||||||
| 2代号 | 系列型号 | D12 | 指挥器阀后 | ||||
| 300 | 自力式调节阀 | D13 | 指挥器阀前 | 其他连接方式可根据客户要求设计制作 | |||
| L01 | 流量调节 | ||||||
| T01 | 温度（加热型） | 6代号 | 公称通径 | ||||
| T02 | 温度（冷却型） | 15 | 15mm | ||||
| 3代号 | 控制形式 | W01 | 微压型 | 20 | 20mm | ||
| ZY | 自力式压力 | W02 | 双膜片微压型 | 25 | 25mm | ||
| ZC | 自力式压差 | P/N/M | 压力调节 | 32 | 32mm | ||
| ZL | 自力式流量 | ...... | ...... | 40 | 40mm | ||
| ZW | 自力式温度 | 50 | 50mm | ||||
| ZZ | 自力式组合 | ...... | ...... | ||||
| 7代号 | 公称压力 | 9代号 | 密封形式 | 11代号 | 附件选项 | ||
| 16 | 16bar | Y | 硬密封 | B1 | 指挥器 | ||
| 40 | 40bar | R | 软密封 | B2 | 冷却罐 | ||
| 64 | 64bar | B3 | 散热片 | ||||
| ...... | ...... | B4 | 冷却罐+散热片 | ||||
| B5 | 加长件 | ||||||
| B6 | 组合件 | ||||||
| 其他特殊压力可根据客户要求制作 | B7 | 行程显示器 | |||||
| 8代号 | 阀体材质 | B8 | 手操机构 | ||||
| Q | 铸铁HT200 | 10代号 | 介质温度 | ...... | ...... | ||
| C | 铸钢WCB | W1 | ≤150℃ | ||||
| P4 | 不锈钢304 | W2 | ≤200℃ | ||||
| P6 | 不锈钢316L | W3 | ≤350℃* | ||||
| ...... | ....... | 12代号 | 流量特性 | ||||
| K | 快开 | ||||||
| 其它特殊阀体材质可定做 | *表示仅当介质为蒸汽有效且阀体需选用PN40 | ||||||
