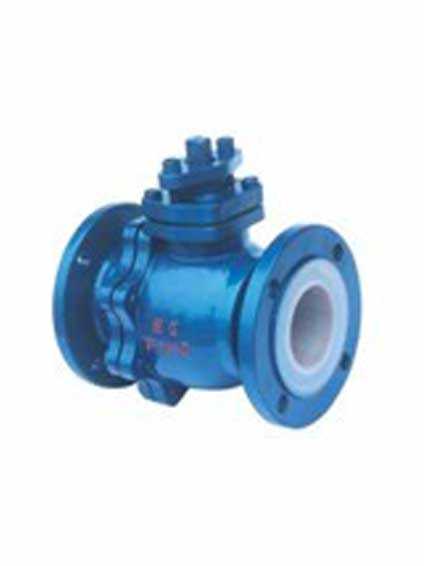

球阀是用带圆形通孔的球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。本厂球系列为Q41型，为对开二片式结构型式。 1、采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏。 2、球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲处承压件内的可能性，根本使用中的安全性。 3、采用全塑料衬里工艺，耐介质的强腐蚀。
性能规范
设计规范 | 结构长度 | 连接法兰 | 试验与检验 | 产品标识 | 供货规范 |
GB/T 12237 | GB/T 12221 | JB/T 78;JB/T 79 | GB/T 13927 | GB/T 12220 | JB/T 7928 |
零件材质表
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
Z | C | P | R | P L | R L | ||
1 | 阀体 / 端盖 | HT 250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 球体 / 阀杆 | WCB | CF8 | CF8M | CF3 | CF3M | |
3 | 衬里 / 阀座 | PTFE(F 4 ) 、 PCTFE(F 3 ) 、 FEP(F 46 ) 、 PFA( 可溶性 F 4 ) | |||||
4 | 填料 / 压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
5 | 填料 / 压盖 | PTFE(F 4 ) | PTFE(F4) | PTFE(F4) | |||
6 | 支架 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |||
7 | 螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
8 | 紧固螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
9 | 操作手柄 | WCB | WCB | WCB | |||
规格尺寸表
公称通径 | 标 准 值 | 参 考 值 | ||||||||||
DN (mm) | NPS (inch) | L | D | D1 | D2 | 1 | b | z- φ d | W | D O | H | WT(kg) |
PN 1.0MPa | ||||||||||||
15 | 1/2 | 140 | 95 | 65 | 45 | 2 | 14 | 4- φ 14 | 120 | 80 | 2.5 | |
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4- φ 14 | 140 | 90 | 3 | |
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4- φ 14 | 160 | 100 | 4.5 | |
32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4- φ 18 | 160 | 110 | 5.7 | |
40 | 11/2 | 080 | 145 | 110 | 85 | 3 | 18 | 4- φ 18 | 200 | 120 | 7 | |
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4- φ 18 | 250 | 135 | 9.5 | |
65 | 21/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4- φ 18 | 300 | 145 | 15 | |
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 4- φ 18 | 350 | 185 | 19 | |
100 | 4 | 280 | 215 | 180 | 155 | 3 | 22 | 8- φ 18 | 400 | 195 | 33 | |
125 | 5 | 320 | 245 | 210 | 185 | 3 | 24 | 8- φ 18 | 500 | 210 | 58 | |
150 | 6 | 360 | 280 | 240 | 21 | 3 | 24 | 8- φ 23 | 200 | 450 | 93 | |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8- φ 23 | 240 | 490 | 155 | |
250 | 10 | 533 | 390 | 350 | 320 | 3 | 28 | 12- φ 23 | 240 | 550 | 210 | |
