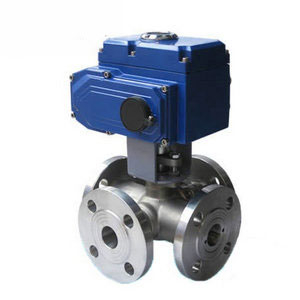

电动四通球阀

电动四通球阀是“X”型流道的四通四面座球阀，旋转90°可同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。电动四通球阀替代了以前四个阀门的复杂操作，解除了所占空间大、成本高、操作烦琐等问题，可实现正反供水切换，每旋转90度，供水方式即能切换一次，操作简单方便。





电动四通球阀球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相对的两个通道实现两两互通。在电站系统中称为双向供水转阀（在石化系统中也称空气换向切换阀），适用于液体、气体、粉尘、浆料及含固体颗粒介质的循环系统，如：电站机组冷却器正反向循环供水系统。
电动四通球阀参数：

公称通径	DN15～DN200(mm)
公称压力	PN1.6、2.5、4.0、6.4MPa
连接形式	法兰式
结构形式	四通铸造阀
驱动方式	电动控制（可带手动手轮）
使用温度	-40℃～450℃
电源电压	AC220V、AC380V（其他定制DC24等）
阀体材质	碳钢WCB、不锈钢304、316、316L
密封材料	PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)

电动四通球阀换向原理：

“LL'’型四通球阀只需操作板手或执行器将球体转动90°，同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。
