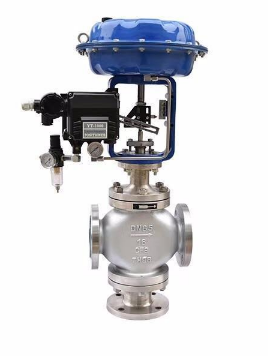

| 设计先进： 流体对阀芯作用方向为流开状态，稳定性好 | 阀体参数 |
| 导向结构： 阀芯、阀盖、阀座形成导向作用，可靠性高 | 公称压力 PN16、PN25、PN40、PN64 |
| 简便经济： 三通阀替代两只二通阀，简化管路、省成本 | 连接方式 法兰式、（特制：焊接式） |
| 应用广泛： 合流分流、散热片，适应不同控制要求场合 | 阀体材质 WCB、SS304、SS316、SS316L |
| 阀芯材质 SS、SS304、SS316、SS316L、司太莱堆焊 | |
| 技术参数 | 密封材料 PTFE、硬密封、特殊高温材料 |
| 动作方式 正作用、反作用 | 波 纹 管 SS、SS304、SS316 |
| 阀座结构 Q合流、X分流 | 填 料 聚四氟乙烯、柔性石墨 |
| 流量特性 线性 | 推 杆 衬套2Cr13 |
| 可调范围 30：1 | 垫 片 橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片 |
| 信号范围 Pr:0.2~1bar、0.4~2bar | 法兰标准 GB9113-88、JB/T79-94、GB2555-81 |
| 气源压力 Ps:1.4bar~4bar | 流体温度 -60℃～250℃（普通型）-60℃～450℃（散热型） |
| 密封等级 Ⅲ、Ⅳ、Ⅴ、Ⅵ | 功能附件选项 |
| 环境温度 - 30℃～+70℃（防爆型见定位器参数） | E－防爆型（电气定位器防爆等级可选：隔爆型、本安型） |
| 基本误差 ±2.5% | X－带信号反馈（电气定位器带反馈或另配阀位变送器） |
| 输入信号 4~20mA DC、0~10V DC | S－带手轮机构 |
| 输出信号 4~20mA DC、0~10V DC | Q－完全切断型 |
| 防爆等级 dIIBT4/T5/T6、dIICT4/T5/T6、本安型 | 附件：电气定位器、空气过滤减压器、锁气保位阀、电磁阀 |
| 规格与技术参数 | |||||||||||
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量系数Kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
| 分流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | |
| 额定流程L(mm) | 16 | 25 | 40 | 60 | |||||||
| 膜片有限面积Ae(cm2) | 280 | 400 | 600 | 1000 | |||||||
| 允许泄漏量 | 10-4×阀额定容量 | ||||||||||
| 两种介质温度差t（℃） | 铸铁≤150 铸钢、铸不锈钢≤200 | ||||||||||
| ?允许压差△P(MPa) | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | 0.05 | |
| *本产品性能指标贯彻GB/T4213-92标准 |
| 外形尺寸 单位：mm | ||||||||||||
| 公称通径 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| ΦA | 282 | 306 | 306 | 306 | 394 | 394 | 394 | 498 | 498 | 498 | ||
| L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||
| H1 | PN16 | 121 | 130 | 140 | 153 | 178 | 190 | 200 | 260 | 320 | 360 | |
| PN40 | 130 | 140 | 150 | 160 | 185 | 200 | 220 | 280 | 320 | 380 | ||
| PN64 | 160 | 170 | 180 | 200 | 230 | 250 | 282 | 310 | 430 | 480 | ||
| H | 标 准 型 | PN16 | 490 | 480 | 540 | 580 | 710 | 730 | 750 | 895 | 1005 | 1045 |
| PN40 | ||||||||||||
| PN64 | 560 | 561 | 596 | 630 | 760 | 798 | 876 | 892 | 1200 | 1263 | ||
| 高温型 | 600 | 615 | 650 | 670 | 850 | 870 | 900 | 1040 | 1330 | 1370 | ||
| 调节阀重量表 单位：kg | |||||||||||
| 公称通径 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 标准型 | PN16 | 21 | 23 | 33 | 36 | 64 | 72 | 92 | 155 | 193 | 286 |
| PN40 | |||||||||||
| PN64 | 25 | 28 | 40 | 45 | 74 | 85 | 112 | 180 | 243 | 336 | |
| 高温型 | 重量增加（5～10）% | ||||||||||
| 备注： |
| *本表高温型的高度与重量以PN16为依据 |
| *带手轮结构高度应增加152（DN20-50)、182(DN65-100)、253(DN125-200) |
| *法兰密封面形式：PN10、PN16为凸面，PN40、PN64为凹凸面、阀体为凹面 |
| *薄膜执行机构气信号接口：内螺纹M16*1.5 |
| *夹套保温型夹套载热体接口：对焊Φ18*4 |
| *阀体法兰及法兰端面距离可以按用户指定的标准制造。 |
