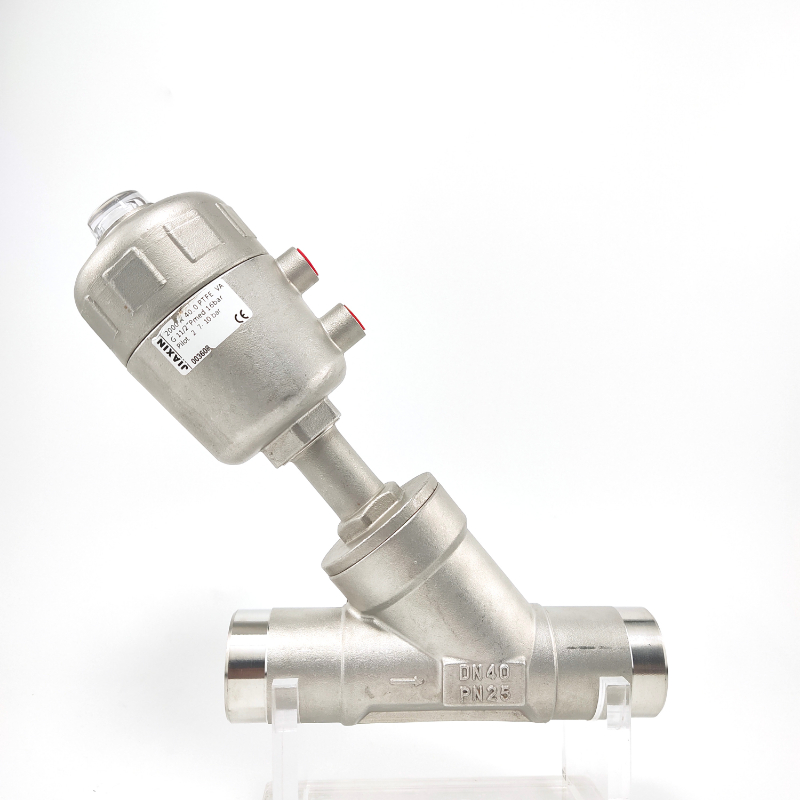

全不锈钢焊接气动角座阀选项参数
☆气缸材质:不锈钢/聚酰胺 阀座密封:PTFE(温度-20℃~+180℃)/F46(-20℃~+220℃)
☆选配附件:电磁阀/限位开关反馈信号/电气定位器/空气过滤减压阀
控制形式 | 直动式 | 阀体 | 不锈钢CF8M |
结构 | 角座阀 | 阀芯材料 | 不锈钢 |
接口 | G1/2-G2 | 阀座密封 | PTEF |
粘度 | 600mm2/s | 活塞密封 | FKM/NBR |
介质温度 | PTFE:-10℃~+180℃ | 安装 | 任何位置 |
环境温度 | -10℃~+60℃ | 控制介质 | 空气 中性 气体 蒸汽 |
全不锈钢焊接气动角座阀数据表格
DN | D | R | P | L2 | D1 | 执行器 |
15 | 62 | 33.5 | G1/8 | 100 | 19 | 50 |
20 | 62 | 33.5 | G1/8 | 120 | 24 | 50 |
25 | 62 | 33.5 | G1/8 | 140 | 29 | 50 |
32 | 76 | 42 | G1/8 | 140 | 29 | 63 |
40 | 76 | 42 | G1/8 | 155 | 36 | 63 |
50 | 76 | 42 | G1/8 | 170 | 42 | 63 |
65 | 96 | 50 | G1/8 | 190 | 52 | 80 |
全不锈钢全不锈钢焊接气动角座阀参数
接口 英寸 | 内孔 mm | KV值 m3/h | 最大工作 压力(bar) | 要求最小 气源压力(bar) | 执行机构 尺寸mm | 流向 |
G3/8 | 13 | 3.7 | 0-16 | 4.0 | 40 | 阀座上方 |
G1/2 | 13 | 4.2 | 0-16 | 2.7 | 50 | 阀座上方 |
G3/4 | 20 | 8.0 | 0-16 | 2.7 | 50 | 阀座上方 |
G1 | 25 | 19.0 | 0-16 | 2.0 | 63 | 阀座上方 |
G11/4 | 32 | 27.5 | 0-16 | 2.0 | 63 | 阀座上方 |
G11/2 | 40 | 42.0 | 0-16 | 2.0 | 63 | 阀座上方 |
G2 | 50 | 52.0 | 0-16 | 2.0 | 63 | 阀座上方 |
G21/2 | 65 | 77.0 | 0-14 | 1.6 | 80 | 阀座上方 |
全不锈钢焊接气动角座阀安装:
安装位置:任意
→在阀体外侧所附的箭头代表介质流动的方向,安装时请遵循
安装过程:
→ 连接阀门到管道,确保阀体所附箭头与流体方一致。
→ 焊接式阀门安装:焊接时请先将执行器卸离阀体。
→ 螺纹式阀门安装:可按照用户要求提前卸离或不需卸离执行器。
拆卸:
拆卸前首先确保对阀门的气压作用已经解除。
安装前需要卸下阀体时,避免用力过大,轻卸。
拆卸后,保护好螺纹、密封面及密封垫。
安装好阀体后,装执行器部分时,注意别漏装密封垫。
安装后,检测阀体与执行器密封是否完好。确保无泄露,方可使用。
全不锈钢焊接气动角座阀零件表
名称 | 材料 | 名称 | 材料 |
阀体 | CF8M | 锁紧螺母 | Hpb59-1 |
六角螺母 | 1Cr18Ni9Ti | 指示杆 | Hpb59-1 |
阀芯密封垫 | PTFE | 常闭弹簧 | 65Mn-D |
阀芯体 | OCr178Ni12Mo2 | 缸体 | CF8M |
阀体密封垫 | FKM | 顶盖 | PC |
连接 | CF8M | Y型圈 | FKM |
阀杆 | OCr178Ni12Mo2 | O型圈 | NBR |
阀杆密封套 | PTFE | 阀盖 | CF8M |
阀杆密封圈 | PTFE | 含油轴承 | |
压紧密封垫 | PTFE | 垫圈 | Hpb59-1 |
弹簧挡圈 | 活塞环 | FKM | |
密封弹簧 | 65Mn-D | 活塞 | Hpb59-1 |
